TENIS PIZOELECTRICO

..Los tenis piezoeléctricos, son unos zapatos deportivos, que integran en la planta del mismo un sistema de pastillas piezoeléctricas cableadas a un diodo, y posteriormente a un capacitor, para finalmente descargar la energía en una pila AAA, que está dentro de la suela del tenis.

Además, tiene un panel solar en la parte frontal, que recarga la misma batería AAA ubicada en la suela. También cuenta un sensor integrado, que al momento de detectar obscuridad enciende un led ubicado en un costado del tenis.

Este prototipo se basa en la generación de energía piezoeléctrica y solar, con base a la energía mecánica generada por los humanos.

La energía piezoeléctrica consiste en material que produce una carga eléctrica cuando una tensión mecánica es aplicada (el material es apretado o estirado).

El efecto piezoeléctrico: Consiste en que la deformación de un cristal no genera cargas eléctricas, pero produce un desplazamiento de las cargas del mismo, y en los cristales asimétricos produce el llamado efecto piezoeléctrico. El cual puede ser aprovechado para la generación de energía.

Los paneles fotovoltaicos: están formados por numerosas celdas que convierten la luz en electricidad. Las celdas a veces son llamadas células fotovoltaicas. Estas celdas dependen del efecto fotovoltaico por el que la energía lumínica produce cargas positiva y negativa en dos semiconductores próximos de diferente tipo, produciendo así un campo eléctrico capaz de generar una corriente.
Los materiales para celdas solares suelen ser silicio cristalino o arseniuro de galio.
El silicio es actualmente el material más comúnmente usado para la fabricación de células fotovoltaicas. Se obtiene por reducción de la sílice, compuesto más abundante en la corteza de la Tierra, en particular en la arena o el cuarzo.

TENNIS SOLAR PIEZOELECTRICO

MATERIALES:

· 2 DIODO (1N4007): Es un componente electrónico de dos terminales que permite la circulación de la corriente eléctrica a través de él, en un solo sentido.

· 2 m. CABLE DE COBRE CALIBRE 14 O 16: Material generalmente de cobre utilizado para el transporte de energía.

· 4 PASTILLAS PIZOELECTICA: Las pastillas piezoeléctricas se usan principalmente en instrumentos acústicos y desarrollan su energía a través de fricción mecánica. El elemento piezoeléctrico (normalmente está hecho de titanio y cristales de bario) y transfiere un flujo de energía en la cara superior e inferior cuando se le es aplicada la energía mecánica.

2 CAPACITORES: Componente electrónico que sirve para almacenar energía.

Resultado de imagen para capacitor electrico

2 PILAS RECARGABLES: Las baterías recargables vienen en diferentes tamaños y emplean diferentes combinaciones de productos químicos. Las celdas secundarias ("batería recargable") utilizadas con más frecuencia son las de plomo-ácido, la de níquel-cadmio (NiCd), la de níquel-metal hidruro (NiMH), la de iones de litio (Li-ion), y la de polímero de iones de litio (polímero de Li-ion)

SOLDADURA Y PASTA PARA SOLDAR:

CAUTIN:

CELDAS FOTOVALTICAS CON SENSOR DE OBSCURIDAD: (Las integran las lámparas de jardín solares, además ya incluye el foco led integrado).

PAR DE CALZADO (TENIS).

CINTA NEGRA.

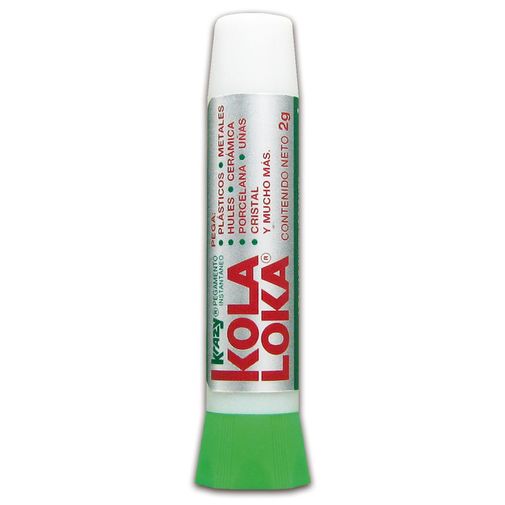

· KOLA LOKA.

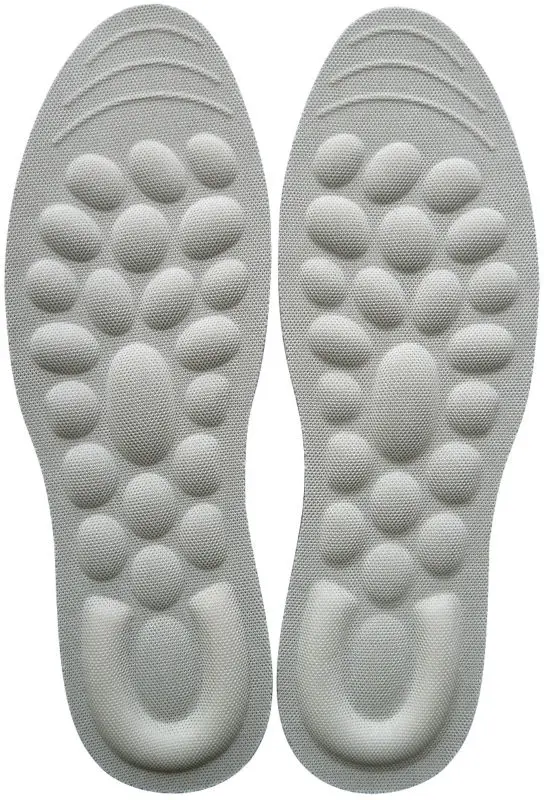

· PLANTILLAS PARA ZAPATO (mismo número que el calzado)

Resultado de imagen para plantillas de zapato

· CUTER.

PINZAS.

TELA LO MÁS PARECIDA A LA DEL TENIS.

· AHUJA E HILO.

1.

1. La parte interna del tenis se trabajará con el circuito piezoeléctrico; se procede a acomodar las piezas piezoeléctricas (2 en cada zapato) dejando un pequeño espacio entre ellas, y juntando todos sus extremos de manera correspondiente de tal manera que queden solo dos cables de todas las piezas.

2. Se fijan las piezas y los cables con cinta negra.

3. Poner en cada cable un diodo y después de este una resistencia.

4. Unir los dos cables al capacitor, de dicho capacitor saldrán dos cables los cuales eran unidos a la pila recargable, con el fin de hacer más rápida y eficaz el cargado de la batería.
